應急壁燈 12W/180 分鐘結構解析及安裝方法
深圳市郎特科技有限公司應急壁燈，作為消防應急照明系統的核心設備，12W 功率與 180 分鐘應急續航的配置，能在斷電場景下提供穩定照明，保障人員疏散與環境安全。以下從結構組成與安裝方法兩方面展開詳細說明，幫助用戶全面掌握設備特性與操作規范。
一、核心結構組成
應急壁燈 12W/180 分鐘的結構設計圍繞 “應急供電 + 穩定照明” 核心需求展開，主要包含六大關鍵部件，各組件功能協同，確保設備在常態與應急狀態下均能可靠運行。
照明模塊：采用 12W LED 光源板，搭配高透光率 PC 面罩。LED 光源具備低功耗、高亮度特性，單燈亮度可達 800lm 以上，滿足 10-15㎡空間應急照明需求；PC 面罩抗沖擊、防老化，能有效保護光源，同時保證光線均勻擴散，避免眩光。

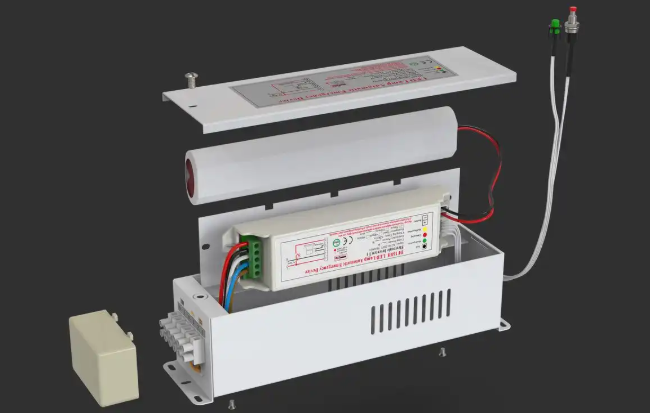

應急電源模塊：內置 18650 鋰電池組（容量通常為 4400mAh），是實現 180 分鐘應急續航的核心。電池組搭配專用充電管理芯片，常態下通過市電自動充電，充滿后進入浮充狀態，避免過充損傷；斷電時立即切換為供電模式，保障光源持續點亮。
控制驅動模塊：集成市電檢測、模式切換與過載保護功能。常態下，驅動模塊將 220V 市電轉換為 12V 低壓直流電，為 LED 光源供電；當檢測到市電中斷時，0.5 秒內自動切換至電池供電模式；同時具備過流、過壓保護，避免電路故障引發設備損壞。
殼體結構：采用冷軋鋼板或 ABS 阻燃塑料材質，表面經噴塑處理。冷軋鋼板殼體抗腐蝕、強度高，適合工業或公共建筑場景；ABS 阻燃殼體重量輕、絕緣性好，適用于民用場所。殼體預留散熱孔，可及時排出光源與電源模塊產生的熱量，延長設備壽命。
安裝固定組件：包含金屬掛板、膨脹螺絲與接線端子。掛板預設安裝孔位，可適配不同墻面材質；接線端子采用防觸電設計，標注火線（L）、零線（N）與地線（PE）標識，降低接線錯誤風險。
指示與測試部件：殼體表面設有狀態指示燈與測試按鈕。綠燈常亮表示市電正常且電池充滿，紅燈閃爍表示電池充電中，黃燈常亮表示處于應急模式；按下測試按鈕可模擬斷電場景，檢驗應急功能是否正常，建議每月測試 1 次。
應急壁燈 12W/180 分鐘結構解析及安裝方法
二、標準安裝方法
應急壁燈安裝需遵循 “安全優先、規范接線” 原則，全程需斷電操作，具體步驟如下，適用于混凝土、磚墻等常見墻面安裝場景。
安裝前準備：準備十字螺絲刀、電鉆、沖擊鉆頭（直徑 6mm）、剝線鉗等工具；檢查設備配件是否齊全（含掛板、膨脹螺絲、說明書），核對產品型號與額定參數（12W/AC220V），確保與安裝環境匹配；確認安裝位置，需符合消防規范 —— 距地面高度 2.2-2.5m，避開水源、熱源與強電磁干擾區域，且照明范圍覆蓋疏散通道或安全出口。
墻面打孔與掛板固定：將掛板緊貼墻面，用鉛筆標記 3 個安裝孔位（呈三角形分布，提升穩定性）；電鉆接通電源，用沖擊鉆頭對準標記孔位垂直鉆孔，深度約 50mm；取出膨脹螺絲，將其塞入鉆孔內，用螺絲刀擰緊螺絲帽，使膨脹管張開固定在墻面；將掛板對準膨脹螺絲，擰緊螺絲完成固定，確保掛板無松動。
電路接線操作：斷開市電總開關，用剝線鉗剝去墻面預留電源線（火線、零線、地線）絕緣層，露出銅芯約 5mm；打開壁燈殼體接線盒，按端子標識接線 —— 火線接 “L” 端子，零線接 “N” 端子，地線接 “PE” 端子（地線必須連接，保障用電安全）；接線完成后輕輕拉扯導線，確認連接牢固，再用絕緣膠帶包裹端子處，防止短路。
設備組裝與固定：將接好線的壁燈殼體對準掛板卡扣，向下按壓并順時針旋轉 30°，直至聽到 “咔嗒” 聲，確認殼體與掛板固定；閉合市電總開關，觀察狀態指示燈，若綠燈常亮則表示接線正確、市電正常；按下測試按鈕，若燈具切換為應急模式（黃燈亮），松開按鈕后恢復常態照明，說明安裝合格。
安裝后檢查：檢查殼體是否垂直，無傾斜偏移；測試應急功能 —— 長按測試按鈕 10 秒，觀察應急照明是否穩定，松開后是否正常切換回市電模式；清理安裝現場，整理工具與剩余配件，留存產品說明書與檢測報告，便于后續維護。
應急壁燈 12W/180 分鐘結構解析及安裝方法
三、安全與維護提示
安裝后需注意日常維護，延長設備使用壽命：禁止私自拆卸殼體或更換非原廠配件，避免破壞應急功能；每年需檢查電池性能，若應急時間縮短至 120 分鐘以下，需聯系廠家更換電池；清潔設備時需斷電，用干布擦拭面罩與殼體，禁止用水沖洗；若發現指示燈異常或燈具不亮，需先斷電檢查接線與電池，無法解決時聯系專業維修人員。www.www.capetking.com
