如何解決0-10V調光在長距離傳輸時易受電磁干擾的問題？
解決 0-10V 調光長距離傳輸的電磁干擾問題，需從 “信號保護、線路優化、干擾隔離、系統匹配” 四個核心維度入手，結合實際場景選擇針對性方案，以下是具體可落地的解決方法：

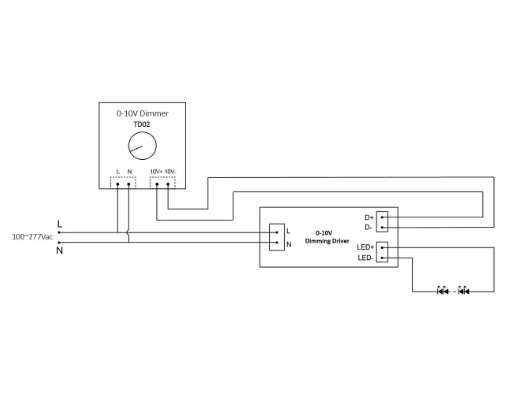

0-10V 調光的模擬信號（電壓信號）對外部電磁輻射（如電機、變頻器、強電線路的干擾）敏感，屏蔽線纜是阻斷干擾的基礎手段，選擇和施工時需注意以下細節：
線纜類型：優先選用 雙絞屏蔽線（STP），而非單芯屏蔽線或非屏蔽線。
雙絞結構能通過 “差模抑制” 抵消部分電磁干擾（干擾信號在兩根絞合線上產生的感應電流方向相反，相互抵消），外層屏蔽層（如鍍錫銅網、鋁箔 + 銅網）可進一步阻擋外部輻射干擾。
常用規格推薦：2 芯 ×0.75mm2 或 2 芯 ×1.0mm2（線徑過細會增加信號衰減，長距離建議不小于 0.75mm2）。
屏蔽層接地：屏蔽層需采用 “單端接地”（僅在調光控制器端接地，燈具 / 驅動器端懸空），避免 “兩端接地” 形成 “地環流”（不同接地端的電位差會產生電流，反而引入新干擾）。
接地要求：接地電阻≤4Ω，接地線纜需與強電接地分開（避免強電接地的干擾傳導至調光線）。
線纜敷設：施工時避免將調光線與強電線（如 220V 動力線、380V 工業線纜）平行敷設或共管 / 同橋架敷設，若必須交叉，需保持 垂直交叉（平行距離建議≥30cm，交叉距離≥5cm），減少強電對弱電信號的耦合干擾。

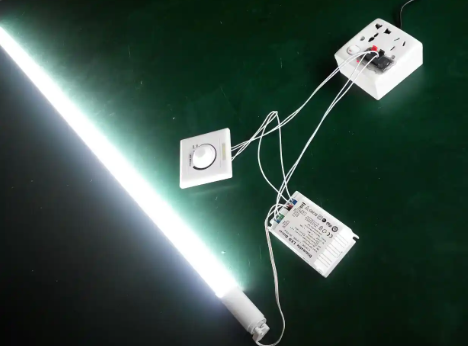

長距離傳輸（通常超過 50 米即需關注）的核心問題除了外部干擾，還有信號自身的衰減，需通過線路設計降低干擾影響：
控制回路拆分：若單回路控制燈具數量多（如超過 20 盞），建議將總回路拆分為多個小回路（如每回路控制 10-15 盞），每個回路單獨拉調光線，避免單根線纜帶載過多導致的 “電壓差” 和 “干擾疊加”（燈具越多，線路阻抗越大，干擾越易被放大）。
縮短無效傳輸距離：盡量將調光控制器安裝在燈具集群的中心位置（而非遠離燈具的總控室），減少調光線的總長度；若需遠程控制，可在控制器端增加 “信號中繼器”（0-10V 專用中繼器），每 50-100 米增加 1 臺，放大衰減的模擬信號，同時隔離后端線路的干擾。
避免線路接頭：調光線中間盡量不做接頭（接頭處易產生接觸電阻，導致信號衰減，且屏蔽層斷裂會失去抗干擾能力），若必須接頭，需使用 屏蔽接線端子盒，并重新包裹屏蔽層（用銅網或鋁箔恢復屏蔽，且與原屏蔽層可靠連接）。
若現場存在強電磁環境（如工廠、機房，有變頻器、大功率電機），僅靠線纜優化仍無法解決干擾，需增加主動抑制干擾的設備：
在調光控制器輸出端加 “0-10V 信號濾波器”：選擇模擬信號專用濾波器（如 RC 低通濾波器），濾除高頻干擾（電磁干擾多為高頻信號，如變頻器產生的 100kHz 以上干擾），保留 0-10V 的低頻控制信號（調光信號頻率通常 < 1kHz）。
注意：濾波器需匹配 0-10V 信號范圍，避免濾波后信號失真（選擇 “0-10V 專用型”，而非通用直流濾波器）。
在燈具驅動器端加 “隔離模塊”：部分 0-10V 驅動器抗干擾能力較弱，可在驅動器的 0-10V 信號輸入端增加 “光電隔離模塊”，通過光信號傳輸替代電信號傳輸，徹底切斷前端線路的電磁干擾（隔離模塊需單獨供電，避免與驅動器共用電源引入干擾）。
電源端加 “EMC 濾波器”：若干擾來自電源（如電源電壓波動、諧波干擾），可在調光控制器和燈具的供電回路中分別增加 “EMC 電源濾波器”，濾除電源中的高頻諧波，避免電源干擾通過 “共地” 傳導至調光線（電源干擾是易被忽視的干擾源，尤其在多設備共用配電箱時）。
設備本身的抗干擾能力直接影響傳輸穩定性，選型時需重點關注：
選擇 “高抗干擾型 0-10V 驅動器”：優先選用驅動器參數中標注 “EMC 等級≥Class B”（符合 GB/T 17799.2 標準）的產品，這類驅動器內置了抗干擾電路（如輸入濾波、屏蔽外殼），能抵御外部電磁輻射；同時關注驅動器的 “下拉電阻” 參數，選擇下拉電阻在 1kΩ-10kΩ 之間的型號（電阻過小會增加線路電流，過大易受干擾，1k-10k 是平衡抗干擾與電流的最佳范圍）。
避免使用 “非隔離型調光控制器”：部分廉價控制器為非隔離設計（強電與 0-10V 弱電未隔離），易將強電干擾傳導至調光線，建議選擇 “強弱電隔離型控制器”（控制器內部有變壓器或光電隔離，0-10V 信號端與 220V 強電端完全隔離）。
若以上方法仍無效，需先定位干擾源，避免盲目施策：
用萬用表檢測 0-10V 信號：在燈具端用萬用表直流電壓檔測量調光線的電壓（調光時觀察電壓是否穩定），若電壓波動超過 ±0.2V（如設定 5V 時，實際在 4.7-5.3V 之間波動），說明存在干擾。
斷開疑似干擾源驗證：暫時關閉現場的大功率設備（如電機、變頻器、空調），觀察燈光是否停止閃爍，若停止，則干擾源為該設備，需針對性隔離（如給該設備單獨拉強電線，與調光線保持安全距離，或在該設備電源端加 EMC 濾波器）。
替換線纜測試：用一根短的雙絞屏蔽線（如 10 米）臨時連接控制器與一盞燈具，若調光正常，說明原長距離線路存在問題（如屏蔽層破損、線路過長）；若仍不正常，說明控制器或驅動器本身抗干擾能力不足，需更換設備。
| 場景 | 優先解決方案 | 輔助方案 |
|---|
| 普通辦公 / 家居（弱干擾，距離 < 50 米） | 雙絞屏蔽線（單端接地）+ 避免與強電并行敷設 | 選擇 EMC Class B 驅動器 |
| 商場 / 酒店（中干擾，距離 50-100 米） | 雙絞屏蔽線 + 信號中繼器 + 拆分小回路 | 控制器端加信號濾波器 |
| 工廠 / 機房（強干擾，距離 > 100 米） | 雙絞屏蔽線 + 光電隔離模塊 + EMC 電源濾波器 | 控制器與燈具分開供電，獨立接地 |
通過以上方法，可有效解決 0-10V 調光長距離傳輸的電磁干擾問題，核心邏輯是 “先物理隔離，再主動抑制，最后設備匹配”，同時結合現場排查定位干擾源，避免過度投入。www.www.capetking.com
