可控硅調光原理
可控硅是一種半導體器件，具有可控的導通特性。在調光電路中，可控硅與光源（如 LED 燈）串聯。其調光原理是通過調節可控硅的觸發角，來改變可控硅的導通時間，進而改變輸入電壓的有效值，最終實現對光源亮度的調節。
具體來說，當交流電壓加在雙向可控硅兩端時，由電阻 Rt 和電容 Ct 組成的 RC 充電電路開始工作，電容上的電壓從 0V 開始充電。由于可控硅的驅動極串聯有一個雙向觸發二極管 DIAC（一般是 30V 左右），在電容電壓上升到 30V 之前，可控硅可靠截止。當 Ct 上的電壓上升到 30V 時，DIAC 觸發導通，可控硅也隨之可靠導通，此時可控硅兩端的電壓瞬間變?yōu)榱悖珻t 通過 Rt 迅速放電。當 Ct 電壓跌落到 30V 以下時，DIAC 截止，如果此時可控硅通過的電流大于其維持電流則繼續導通，如果低于其維持電流將會截止2。通過改變 RC 充電電路的時間常數，即調節 Rt 的阻值或 Ct 的容值，就可以控制可控硅的導通角，從而實現調光功能。
可控硅調光器的接線方式主要有以下幾種，以下為您分別介紹：
零線不經過調光器：這種接線方式下，調光器不能起到開關的作用，無法完全關閉輸入。接線時，將市電的火線接入可控硅調光器的輸入端，調光器的輸出端連接到 LED 燈管的火線，LED 燈管的零線直接與市電的零線相連。
零線經過調光器：此方式下，調光器能起到開關的作用，可關閉輸入。具體接線為，將市電的火線和零線分別接入可控硅調光器的相應輸入端，調光器的火線輸出端連接 LED 燈管的火線，零線輸出端連接 LED 燈管的零線。
多回路接線（以 4 路為例）：如果是使用可控硅調光驅動器控制多個 LED 燈具，比如 4 路燈具。首先從上級電源引出 1 零 1 火，接入可控硅調光模塊的 L、N 中作為模塊的工作電源。再從上級電源引出火線，依次接入 L1 進、L2 進、L3 進、L4 進，引出零線接入 N1 進、N2 進、N3 進、N4 進。最后從每個回路引出零火線 L 出、N 出，接入到對應的燈具上。需要注意的是，如果上級電源為三相電時，應確保 L1 - L4 的進線都來自于同一相線，以確保電壓角度相同，達到預期的調光效果；如果上級電源為單相電，便可忽略此問題。

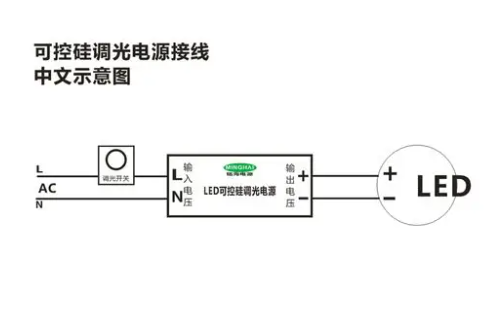

為了更直觀地理解，以下是一個簡單的可控硅調光接線示意圖（以單回路、零線經過調光器為例）：
在實際接線操作中，務必確保斷開電源，按照說明書和相關電氣安全規范進行操作，以防止觸電等安全事故的發生。如果對電氣知識不熟悉，建議由專業電工進行安裝接線。
